ОГСГ - Г-образная консольная опора
| Цена |
|---|
| по запросу |

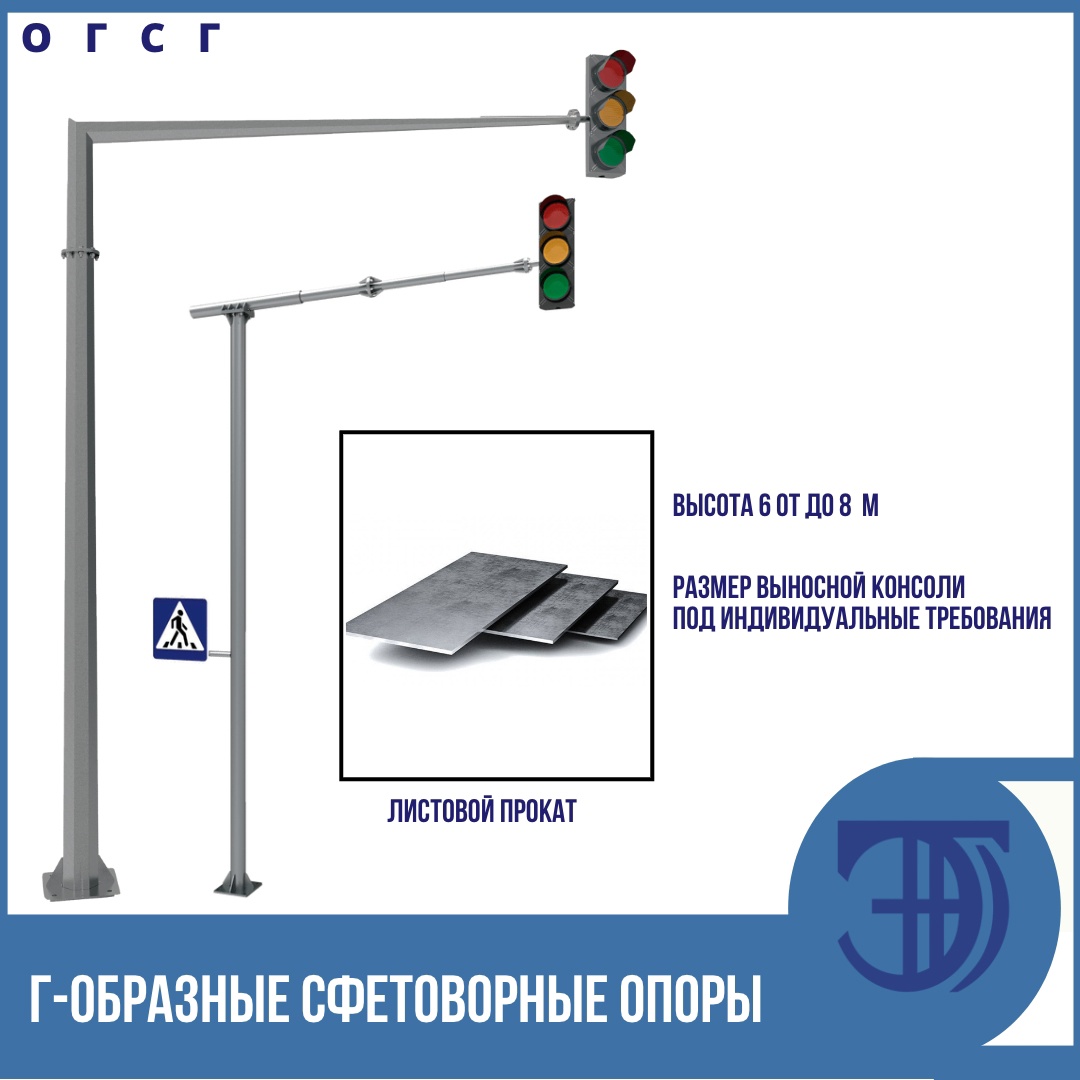

Консольная Г-образная опора с выносной частью, выходящей над полосой дороги, что повышает уровень безопасности водителей.
Выдерживает до 3-ех светофоров с дополнительными элементами
Преимущества
- Низкое энергопотребление;
- Антикоррозийная защита;
- Широкий ряд модификаций;
- Возможность изменения конструкции в зависимости от условий эксплуатации.
Наши светофорные опоры спроектированы и построены для поддержки:
- Светофоров;
- Дорожных знаков;
- Камер наблюдения;
- Вывесок и рекламных щитов;
- Приборов освещения.
Сделать заказ и получить консультацию наших специалистов можно по телефону, оставив заявку в чате или по почте zakaz@tandemsnab.ru
Конструктивные особенности
Опора ОСФГ изготавливается представляет собой одну цельную или сборную деталь , обладающую формой конуса получившегося при помощи обработки на гидравлическом прессе и боковую консоль для крепления светосигнального оборудования.
Высота ствола опоры может составлять от 6 до 8 метров, длина консоли от 3 до 7 метров.
Коническая форма конструкции делает изделие более стабильным, постепенное снижение диаметра от нижней части к верхней смещает центр тяжести ближе к земле.
Сечение конструкции имеет многогранную форму в виде восьмигранника, что повышает ее прочность путем образования ребр жесткости. Наличие граней позволяет выдерживать большие нагрузки на конструкцию и увеличить ее высоту.
На оголовке опоры закрепляется путем болтовых соединений или сварки консоль.
Боковой вылет консоли может быть различных размеров как для организации дорожного движения на одной полосе дороге, так и на двух или трёх.
Технические характеристики конструкции определяются с учетом длины консоли, необходимой высоты для регулируемого пространства и потенциальных скоростей порывов ветров в выбранном географическом районе.
Опыт, которым мы обладаем, позволяет нам спроектировать опоры и кронштейны для светосигнального оборудования, которые точно будут соответствовать вашим потребностям. Наши продукты предоставляют все преимущества функциональности в сочетании с безопасностью.
| Технические характеристики серийных моделей опор ОГСГ | |||||
| Наименование | Высота, м | Масса, кг | Вылет консоли, м | Диаметр фланца, мм | МЦР отверстий, мм |
| ОГСГ-6,0-6,0 | 6,0 | 173 | 6,0 | 500 | 380 |
| ОГСГ-6,15-3,5 | 6,15 | 212 | 3,5 | 400 | 300 |
| ОГСГ-6,15-6,1 | 6,15 | 256 | 6,1 | 400 | 300 |
| ОГСГ-6,6-6,0 | 6,6 | 176 | 6,0 | 500 | 380 |
| ОГСГ-7,0-3,5 | 7,0 | 240 | 3,5 | 400 | 310 |
| ОГСГ-7,0-5,0 | 7,0 | 260 | 5,0 | 400 | 310 |
| ОГСГ-7,0-6,1 | 7,0 | 283 | 6,1 | 400 | 300 |
| ОГСГ-7,5-6,0 | 7,5 | 170 | 6,0 | 395 | 310 |
| ОГСГ-8,0-7,0 | 8,0 | 380 | 7,0 | 495 | 380 |
| ОГСГ-8,15-6,5 | 8,15 | 303 | 6,5 | 400 | 300 |
*При необходимости конструкторское бюро разработает модель с учетом индивидуальных требований.
Навесное оборудование
ТандемЭнерго предлагает различные кронштейны для установки светосигнального оборудования. Профессионально разработанные в соответствии со строгими спецификациями кронштейны изготовлены из высокачественной стали, что гарантирует нашим клиентам долговечный, безопасный и эстетический продукт.
Также доступны индивидуальные конструкции кронштейнов для светофорных коробов. Наше конструкторское бюро имеет большой инженерно-производственный опыт и может предоставить вам быстрое, качественное и конкурентноспособное решение с учетом особых требований.
Помимо светофоров опоры предназначаются для поддержки осветительных приборов, крепления дорожных камер и дорожных знаков, а также другие компоненты для полной системы управления дорожным движением.
Из чего изготавливается?
Материал изготовления опор освещения – высококачественная листовая сталь российского производства (С235, С255, С245 классов) или низколегированные стали (класса С345).
Применяемая толщина стали составляет от 3 до 10 миллиметров.
Толщина и марка стали выбирается с учетом нагрузки и среднегодовой температуры в районе применения.
ВАЖНО Такие аспекты, как сейсмическая активность региона, рельеф местности, активность потоков воздуха и климатические особенности, несут основополагающее значение при проектировании конструкции.
Покрытие
Внутренняя и внешняя защита поверхности гарантируется нанесением антикоррозийного покрытия.
Защита от коррозии осуществляется в соответствии с ГОСТ 9.602-20-21в виде горячего цинкования. Срок службы такого изделия составляет не менее 15 лет. Слой цинка составляет не менее 100 мкм. Данный вид покрытия не является декоративным и носит сугубо функциональный характер.
Для формирования эстетического вида дополнительно поверх цинка возможно нанесение лакокрасочных материалов.
Выбор оттенка окраски осуществляется по согласованию по палитре RAL.
Сделать заказ и получить консультацию наших специалистов можно по телефону, оставив заявку в чате или по почте zakaz@tandemsnab.ru
Сборка и установка
Фланцевый:
Инсталляция производится при помощи фланцевой части – отдельного закладного элемента, в который закрепляется опора. Закладная деталь помещается в отдельный земляной котлован на подушку из песка и гравия, заливается бетоном и после этого к ней осуществляется подсоединение ствола опоры с помощью соединительных болтов. Подводка питания осуществляется как подземным, так и воздушным способом.
Размер фундамента и необходимый объем армированного бетона рассчитываются индивидуально в зависимости от типа грунта и характеристик опоры.
Преимуществом фланцевой установки является возможности выравнивания конструкции для занятия необходимого положения и демонтажа при необходимости замены ствол на новый.
Также фланцевый способ оптимален для размещения конструкции в местах, где нет грунта (многоуровневые дороги, мосты, ж.д платформы).
Обслуживание
Техническое обслуживание должно включать в себя периодические осмотры, профилактические и капитальные работы. Необходимость в капитальных работах появляется раз в 10-15 лет, поэтому следует обратить внимание на периодическое обслуживание.
Оно должно в себя включать проверку токоведущих частей опоры, осветительных приборов и их элементов крепления, устранение мелких дефектов.
Регулярно очищайте поверхности опор из оцинкованной стали, используя мыльную воду для необработанных опор и полироль для окрашенных. Убедитесь, что используемые растворы неабразивны. Ни при каких обстоятельствах нельзя использовать коррозионно-активные вещества для очистки.
Каждый раз при обслуживании проверяйте правильность элементов крепления всех аксессуаров и кронштейнов, убедитесь, что все винты и болты затянуты, а светильники надежно закреплены.
Ревизионный люк
Проверьте правильность установки двери, не были ли получены механические повреждения. Откройте, удалите стоячую воду и очистите нижнюю внутреннюю часть опоры.
Фундамент
Визуально проверьте фундамент, перпендикулярно ли он стоит по отношению к земле и уплотнение грунта вокруг фундамента. Проверьте болтовые соединения и их крепление.
Доставка:
- Автодоставка до указанного адреса;
- Вагонная или контейнерная поставка;
- Хранение до самовывоза.
Стоимость конструкции образуется из общей высоты и максимальных допустимых нагрузок. Наше конструкторское бюро уже подготовило ряд типовых решений с минимальной стоимостью и сроком изготовления, при необходимости разработки модели под индивидуальные требования, Вы можете обратиться в наш отдел продаж.
