Опоры граненые контактной сети (ОГКС)
| Цена |
|---|
| по запросу |
Граненые опоры контактной сети являются идеальной конструкцией для распределения и передачи электроэнергии, питания городского электротранспорта а также освещении автомобильных развязок и дорог.
Опоры ОГКС отличает долговечность, надежность и высокая устойчивость к нагрузкам, позволяющая удерживать на себе до 2-ух тонн.
Преимущества
- Снижение затрат на установку;
- Превосходная производительность и срок службы;
- Прочность и устойчивость к повреждениям;
- Минимальная вибрация, отклонение и искажение;
- Устойчивость к окружающей среде;
- Разработка в соответствии с точными требованиями к нагрузке.
Сделать заказ и получить консультацию наших специалистов можно по телефону, оставив заявку в чате или по почте zakaz@tandemsnab.ru
Конструктивные особенности опор ОГКС
Опора ОГКС изготавливается представляет собой одну цельную деталь, обладающую формой конуса получившегося при помощи обработки на гидравлическом прессе.
Коническая форма конструкции делает изделие более стабильным, постепенное снижение диаметра от нижней части к верхней смещает центр тяжести ближе к земле.
Края усеченного конуса соединяются продольно с помощью автоматических и ручных процедур сварки. Сварка проводится в соответствии с установленными стандартами и конкретными методами обработки квалифицированным персоналом.
Сечение конструкции имеет многогранную форму в виде восьмигранника, что повышает ее прочность путем образования ребр жесткости. Наличие граней позволяет выдерживать большие нагрузки на конструкцию и увеличить ее высоту.
Расчет максимальной нагрузки производится на высоте 7,5 метров. Нормы отклонения для верхней части ОГСКС прописаны в CП 98.1ЗЗЗ0.2012 «Tpaмвaйныe и тpoллeйбуcныe линии. Актуализированная редакция CHиП 2.05-09-90».
Конструкция опоры контактной сети превышает требования к прочности и соответствует установленным стандартам нагрузок.

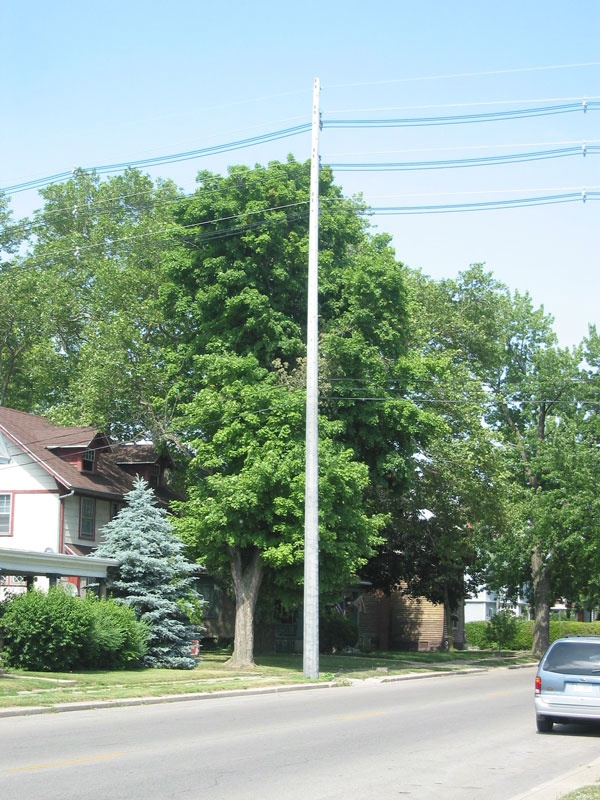

Опоры различаются по размеру и функионалу. Средняя высота ствола опоры контактной сети составляет в среднем около 10 метров в высоту.
Конструктивные параметры каждого тиража опор уникальны. Например, в некоторых регионах должны быть спроектированы с учетом нагрузок льда на провода. Ледяные нагрузки будут варьироваться в зависимости от региона, но проблема сложнее, чем просто вес льда. Накопление льда создает большую площадь поверхности, увеличивающую сопротивление ветру по мере того.
*При изготовлении опоры с заглублением (спецзаказ, без фланца), длина подземной части составляет 2 метра.
ВАЖНО Такие аспекты, как сейсмическая активность региона, рельеф местности, активность потоков воздуха и климатические особенности, несут основополагающее значение при проектировании конструкции.
После установки опора может снабжаться осветительными приборами и иными конструкциями, предназначенными для размещения на оснащении для подвеса – кабели, провода и др. Помимо у основания опоры расположен специальный люк, в который монтируется коммутирующее устройство, соединенное с проводами. Люк оснащен крышкой, защищающей устройство от проникновения и осадков..
Из чего изготавливается опора ОГКС?
Материал изготовления опор освещения – высококачественная листовая сталь российского производства (С235, С255, С245 классов) или низколегированные стали (класса С345). Применяемая толщина стали составляет от 3 до 10 миллиметров.
Толщина и марка стали выбирается с учетом нагрузки и среднегодовой температуры в районе применения.
| Технические характеристики серийных моделей опор ОГСКС | ||||||
|---|---|---|---|---|---|---|
| Наименование | Высота опоры | Вес | Верхний диаметр | Нижний диаметр | Наружный диаметр фланца | МРЦ отверстий |
| ОГСКС | H, м | m, кг | d, мм | D, мм | A, мм | В, мм |
| ОГСКС 0.7-10 | 10 | 482 | 320 | 392 | 600 | 500 |
| ОГСКС 1.0-10 | 10 | 636 | 320 | 392 | 600 | 500 |
| ОГСКС 1.5-10 | 10 | 659 | 320 | 466 | 650 | 550 |
| ОГСКС 1.8-10 | 10 | 746 | 320 | 466 | 650 | 550 |
| ОГСКС 2.0-10 | 10 | 755 | 365 | 550 | 750 | 650 |
| ОГСКС 2.3-10 | 10 | 871 | 365 | 550 | 750 | 650 |
*При необходимости конструкторское бюро разработает модель с учетом индивидуальных требований
Непрерывность поставок
Наши обширные производственные мощности, долгосрочные отношения с поставщиками сырья в сочетании с обширными запасами необработанных опор обеспечивают быструю и последовательную поставку материала, особенно в периоды незапланированных или чрезвычайных потребностей. Вы можете найти подходящую модель в разделе готовая продукция или отправить заказ на производство.

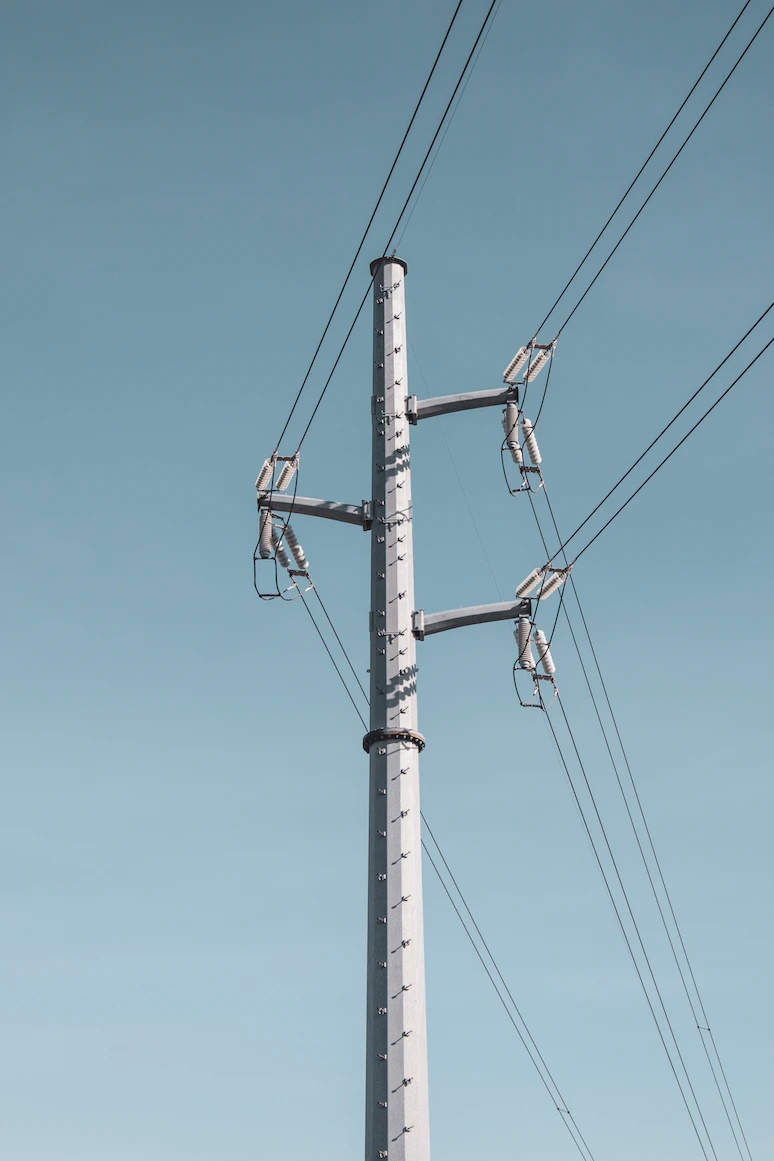

Распределительные провода и оборудование опор ОГКС
На опорах, несущих как электрическую, так и коммуникационную проводку, распределительные линии электроэнергии и связанное с ними оборудование размещается в верхней части опоры для обеспечения безопасности. Сами провода поддерживаются изоляторами, установленными на горизонтальном поперечном рычаге. Питание передается с помощью трехфазной системы с тремя проводами. Дополнительно устанавливается верхний заземляющий провод, действующий как молниеотвод, именуемый “статической линией”, защищая фазовые проводники от молний.
Провода передачи: Высоковольтные провода передающие электричество до 500 киловольт на пути к подстанциям, где напряжение снижается.
Распределительные провода: Как только мощность на подстанциях снижается на 4-5 киловольт, распределительные линии передают электроэнергию в дома и предприятия
Изоляторы: защищают компоненты от контакта друг с другом.
Трансформатор: Большой металлический преобразователь высокого напряжение в низкое, необходимое для безопасного домашнего использования.
Навесные элементы контактной сети
Подвес для крепления кабеля
Арматура выполняющая функцияю поддержки кабелей, питающих электротранспорт и проводов СИП, фиксируется через резьбовые отверстия зажимными болтами.
Вместо цепная контактная подвеска может закрепляться несущим тросом к специальному зажиму.

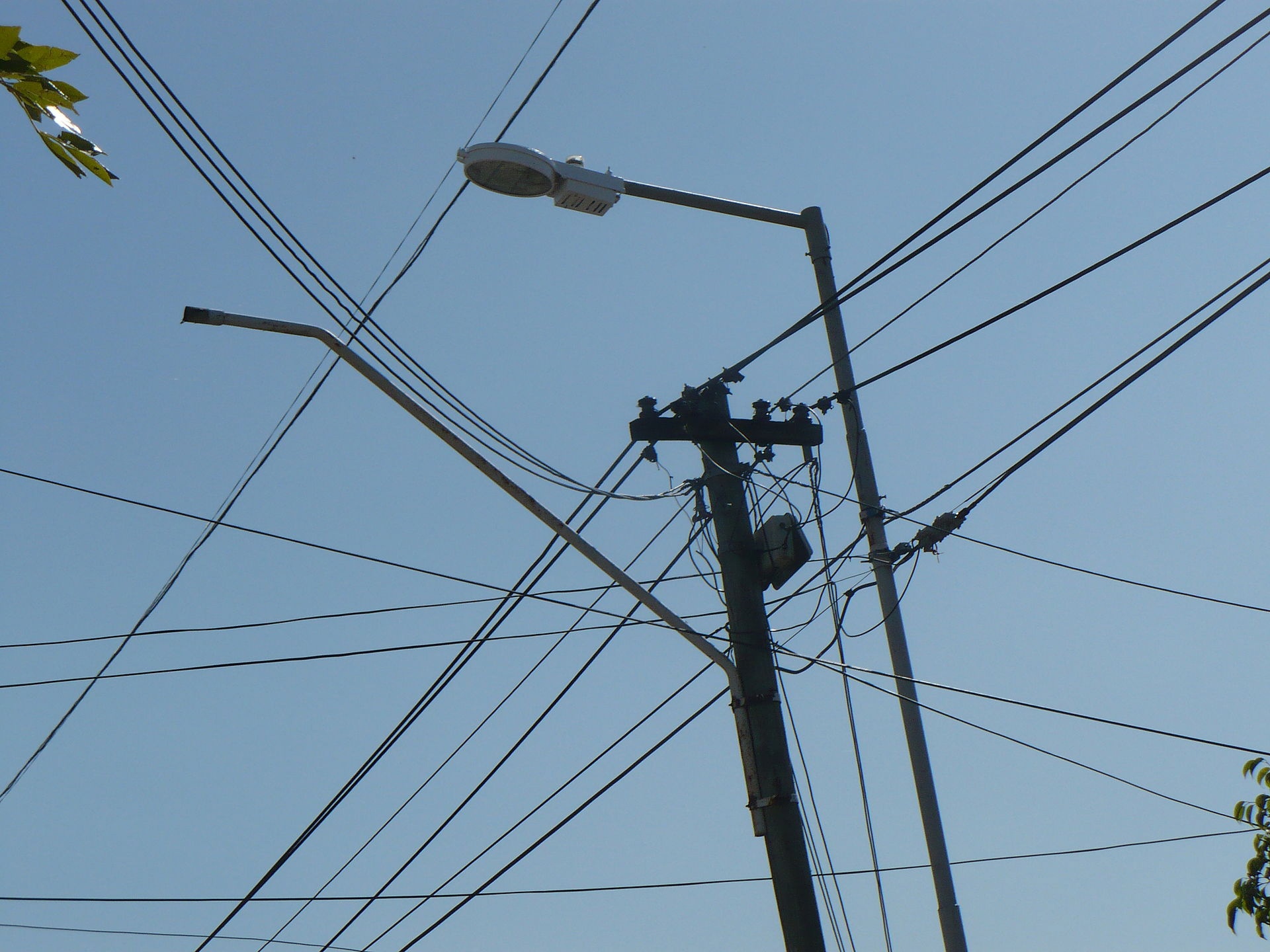

Освещение
Для крепления кронштейнов в верхней части заготовлены резьбовые отверстия, обеспечивающие надежную фиксацию за счет вкрученных болтов.
Установленные кронштейны способны выдерживать от 1-го до 4-х светильников или прожекторов.
На опору контактной сети рекомендуется монтироваться консольные либо подвесные светильники.
Получить больше информации о кронштейнах вы можете в этом материале.
Помимо возможна установка дополнительного оборудования:
- Камер видеонаблюдения;
- Знаков дорожного движения;
- Громкоговорителей;
- Светосигнального оборудования;
- Дорожные знаков;
- Баннерных щитов;
- Флагов.
Заземление
Опора может быть заземлена тяжелой голой медной или медно-стальной проволокой, идущей по или внутри столба, и соединённой с металлическим стержнем, вбитым в землю. Целью устройства является проведение чрезвычайно высоких напряжений непосредственно в землю.
Если неизолированные проводники соприкасаются из-за ветра или упавших деревьев, возникающие искры могут вызвать возгорание. Чтобы предотвратить эту проблему, вводятся проводники с воздушной связкой.
Контроль качества
Репрезентативные образцы опор берутся и анализируются для обеспечения соблюдения стандартов качества и долговечности. Сторонние инспекционные агенства также берут основые образцы во время регулярных посещений, чтобы подтвердить практику контроля качества завода. Готовые опоры затем перемещаются на склад, где их можно отправить заказчику для немедленного ввода в эксплуатацию.
Покрытие опор контактной сети
Внутренняя и внешняя защита поверхности гарантируется нанесением антикоррозийного покрытия.
Защита от коррозии осуществляется в соответствии с ГОСТ 9.602-20 в виде горячего цинкования. Срок службы такого изделия составляет не менее 15 лет. Слой цинка составляет не менее 100 мкм. Данный вид покрытия не является декоративным и носит сугубо функциональный характер.
Для формирования эстетического вида дополнительно поверх цинка возможно нанесение лакокрасочных материалов.
Выбор оттенка окраски осуществляется по согласованию по палитре RAL.
Сборка и установка граненых опор контактной сети

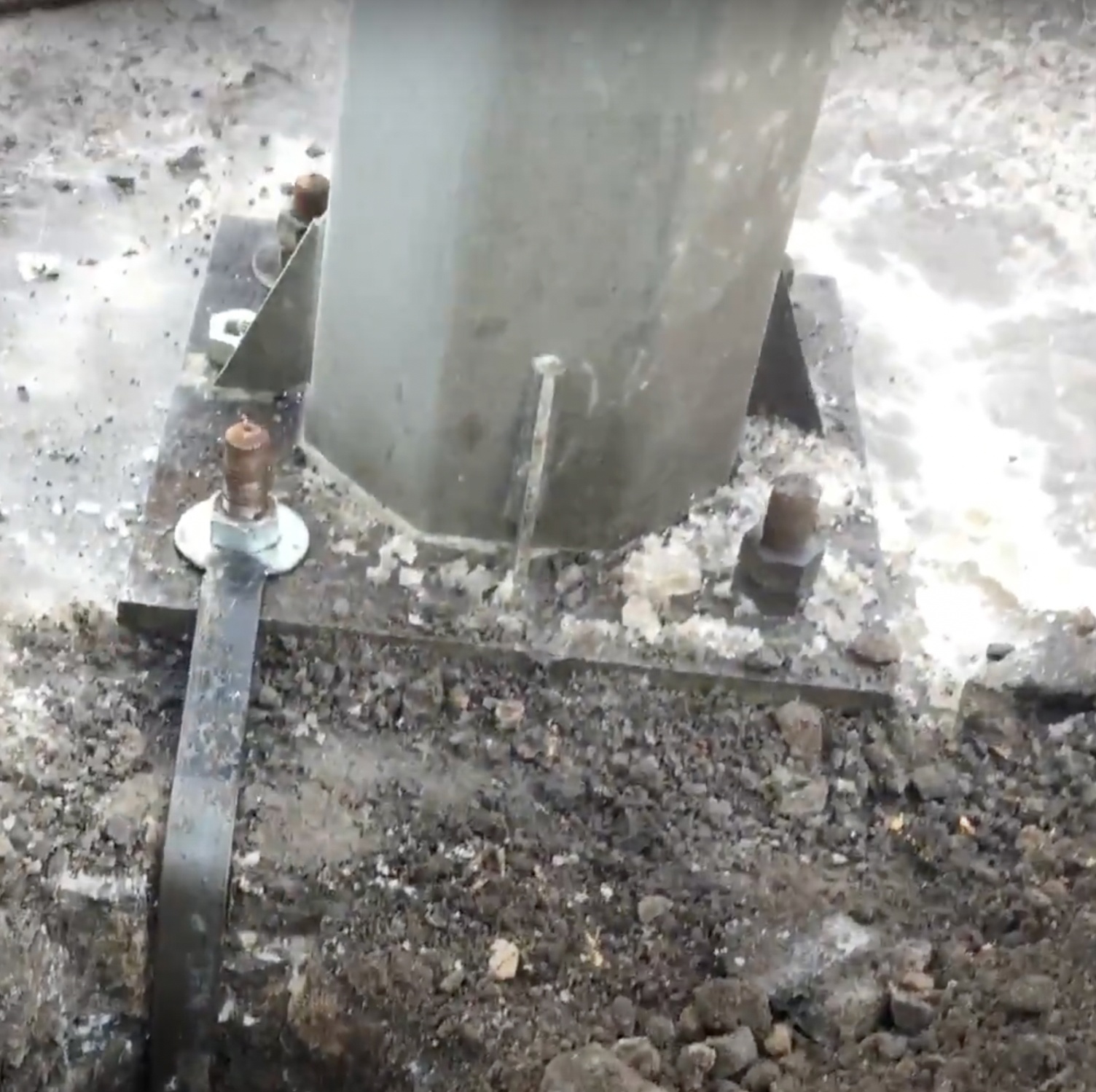

Фланцевый способ:
Инсталляция производится при помощи фланцевой части – отдельного закладного элемента, в который закрепляется опора. Закладная деталь помещается в отдельный земляной котлован на подушку из песка и гравия, заливается бетоном и после этого к ней осуществляется подсоединение ствола опоры с помощью соединительных болтов. Подводка питания осуществляется как подземным, так и воздушным способом.
Размер фундамента и необходимый объем армированного бетона рассчитываются индивидуально в зависимости от типа грунта и характеристик опоры.
Преимуществом фланцевой установки является возможности выравнивания конструкции для занятия необходимого положения и демонтажа при необходимости замены ствол на новый.
Также фланцевый способ оптимален для размещения конструкции в местах, где нет грунта (многоуровневые дороги, мосты, ж.д платформы).
Обслуживание
Техническое обслуживание должно включать в себя периодические осмотры, профилактические и капитальные работы. Необходимость в капитальных работах появляется раз в 10-15 лет, поэтому следует обратить внимание на периодическое обслуживание. Оно должно в себя включать проверку токоведущих частей опоры, осветительных приборов и их элементов крепления, устранение мелких дефектов.
Доставка
Передача продукции возможна одним из следующих способов:
- Автодоставка до указанного адреса;
- Вагонная или контейнерная поставка;
- Хранение до самовывоза.
Стоимость конструкции образуется из общей высоты и максимальных допустимых нагрузок. Наше конструкторское бюро уже подготовило ряд типовых решений с минимальной стоимостью и сроком изготовления, при необходимости разработки модели под индивидуальные требования, Вы можете обратиться в наш отдел продаж.
